橫流冷卻塔

作者：admin 瀏覽：17513 發表時間：2023-03-29

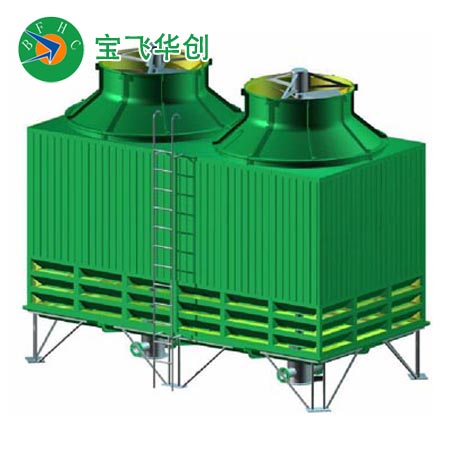

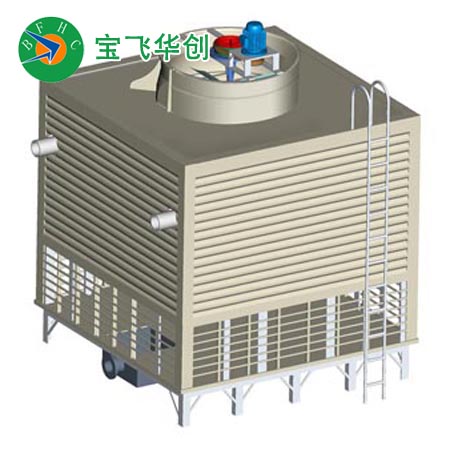

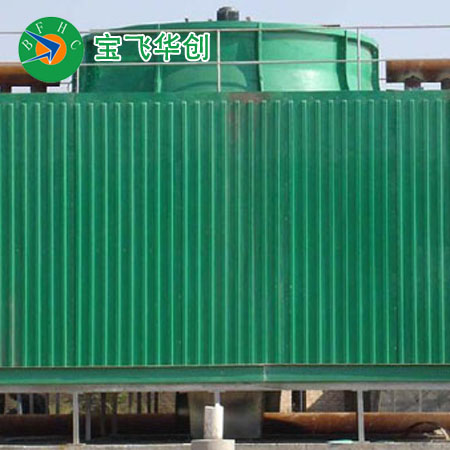

橫流式冷卻塔本系列方形橫流式玻璃鋼冷卻塔采用兩側進風，靠頂部的風機，使空氣經由塔兩側的填料，與熱水進行介質交換，濕熱空氣再排向塔外。由于兩側進風，填料由水池底部直接堆放到配水槽，無滴水聲，所以本塔的噪聲小。具體產品特點如下：
1、散熱效果好
    采用專為本系列冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高。填料采用兩面有凸點的點波片，通過安裝頭使點波片粘結成整體，以提高剛性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力，填料尾部設有收水措施。
2、節省電力
    采用通風阻力小的填料和由專為橫流冷卻塔設計的機翼型高效風機，從而減小所配用的電機功率，超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。
3、運轉噪聲極低
    采用清華大學專為冷卻塔而設計的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。若配用雙速電機，在夜間低速運行時，還能使噪聲再下降2-3dB(A),用戶需要雙速電機應在訂貨時單獨提出要求。
4、良好的耐腐蝕性
    塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。

5、組合方便
可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行任意組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我公司也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。
6、維護方便
本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在部分冷卻塔正常運轉的前提下，進行維護檢修等工作。

參數/型號	τ=28℃冷卻水量（m3/h）		τ=28℃冷卻水量（m3/h）		主要尺寸（mm）			風量(m3/h)	風機葉片直徑(mm)	電機安裝容量（Kw）	重量(t)		標準點噪聲 db(A)
參數/型號	△t=5℃	△t=8℃	△t=5℃	△t=8℃	長度	寬度	高度	風量(m3/h)	風機葉片直徑(mm)	電機安裝容量（Kw）	自重	運轉重	標準點噪聲 db(A)
AHBLD HBLD-300	300	225	343	255	7250	3810	4514	167000	3400	7.5	5.85	13.38	59.0
AHBLD HBLD-500	500	377	576	427	8030	4650	5320	260000	4200	11.0	9.20	17.24	61.5
AHBLD HBLD-700	700	528	803	596	8930	6640	5320	370000	5000	18.5	12.95	26.05	62.6
AHBLCD HBLCD-300	300	225	343	255	10650	3810	6230	167000	3400	7.5	7.05	14.18	52.5
AHBLCD HBLCD-500	500	377	576	427	11640	4650	7030	26000	4200	11.0	10.8	18.84	53.7
AHBLCD HBLCD-700	700	528	803	596	12540	6640	7180	37000	5000	18.5	14.75	26.81	54.5

參數/型號	τ=28℃冷卻水量（m/h）			主要尺寸（mm）			風量 m3/h	風機葉片直徑（mm）	電機安裝容量（Kw）	重量（t）		標準點噪聲 dB(A)
參數/型號	△t=10℃	△t=10℃	△t=10℃	長度	寬度	高度	風量 m3/h	風機葉片直徑（mm）	電機安裝容量（Kw）	自重	運轉重	標準點噪聲 dB(A)
-300 AHBLG -500 HBLG -700	300	288	265	7250	3810	4514	200000	3400	11.0	6.13	13.66	64.5
	500	487	450	8030	4650	5320	320000	4200	18.5	9.42	17.46	65.0
	700	669	530	8930	6640	5320	450000	5000	30	13.19	26.29	66.0

型號 DBHZ	冷數 (RT)	冷卻水量m3/h			外形尺寸(mm)				風機電機			進塔水壓 104Pa	重量(Kg)		噪聲 dB(A)
型號 DBHZ	冷數 (RT)	28℃ τ	27℃ τ	25℃ τ	L	W	H	h	D(mm)	G (m3/h)	KWX 臺數	進塔水壓 104Pa	干重	濕重	噪聲 dB(A)
80	117.9	80	92	108	4320	2200	2264	750	1800	47.0	1.5×1	4.4	1710	3368	54.6
100	147.4	100	115	136	4320	2200	2668	750	1800	63.0	2.2×1	4.8	1810	3606	55.0
125	189.7	125	148	170	4620	2880	2668	800	2100	73.0	2.2×1	4.8	2240	4660	55.1
150	220.5	150	172	204	4620	3360	2668	800	2100	85.8	3.0×1	4.8	2665	5650	55.1
175	256.4	175	200	238	4920	3460	3113	850	2400	98.0	3.0×1	5.2	2987	6340	55.6
200	294.9	200	230	272	4920	3800	3113	850	2400	117.0	4.0×1	5.2	3205	7200	55.7
250	379.4	250	287	340	4620	5760	2668	800	2100	146.0	2.2×2	4.8	4480	9320	56.2
300	441.0	300	344	408	4620	6720	2668	800	2100	171.6	3.0×2	4.8	5330	11300	56.3
350	512.8	350	400	276	4920	6920	3113	850	2400	196.0	3.0×2	5.2	5974	12680	56.7
400	589.8	400	460	544	4920	7600	3113	850	2400	234.0	4.0×2	5.2	6410	14400	57.3
450	661.5	450	516	612	4620	10080	2668	800	2100	257.4	3.0×3	4.8	7995	16950	57.1
525	769.2	525	600	714	4920	10380	3113	850	2400	294.0	4.0×3	5.2	8960	19020	57.1
600	884.7	600	690	816	4920	11400	3113	850	2400	351.0	3.0×3	5.2	9615	21600	56.6
700	1025.6	700	800	952	4920	13840	3113	850	2400	392.0	3.0×4	5.2	11948	25360	56.4
800	1179.6	800	920	1088	4920	15200	3113	850	2400	468.0	4.0×4	5.2	12820	28800	56.3
900	1323.0	900	1032	1224	4620	20160	2668	800	2100	514.6	3.0×6	4.8	15990	33900	56.0
1050	1538.4	1050	1200	1428	4920	20760	3113	850	2400	588.0	3.0×6	5.2	17922	38040	55.8
1200	1769.4	1200	1380	1632	4920	22800	3113	850	2400	702.0	4.0×6	5.2	19230	43200	55.5

說明:1、各濕球溫度（τ）的冷卻水量都是以進水溫度t1=37℃，出水溫度t2=32℃，水溫降△t=5℃的工況其冷數以27℃（τ）IRT=3900Kcal/h折算的。
2、進塔水壓以基座底面為準，其水壓相當于進入配水箱接口的自由水壓1.53Pa，即等于1.5米水頭。
3、噪聲以進風百葉窗外塔的當量直徑遠距地面1.5米高的dB(A)值。

型號 CDBHZ	冷數 (RT)	冷卻水量m3/h			外形尺寸(mm)				風機電機			進塔水壓 104Pa	重量(Kg)		噪聲 dB(A)
型號 CDBHZ	冷數 (RT)	28℃ τ	27℃ τ	25℃ τ	L	W	H	h2	D(mm)	G (m3/h)	KWX 臺數	進塔水壓 104Pa	干重	濕重	噪聲 dB(A)
80	117.9	80	92	108	7320	2200	2264	2000	1800	47.0	1.5×1	4.4	2369	4027	48.6
100	147.4	100	115	136	7320	2200	2668	2000	1800	63.0	2.2×1	4.8	2480	4276	49.0
125	189.7	125	148	170	7620	2880	2668	2000	2100	73.0	2.2×1	4.8	3015	5630	49.1
150	220.5	150	172	204	7620	3360	2668	2000	2100	85.8	3.0×1	4.8	3534	6520	49.1
175	256.4	175	200	238	7920	3460	3113	2000	2400	98.0	3.0×1	5.2	3893	7245	49.6
200	294.9	200	230	272	7920	3800	3113	2000	2400	117.0	4.0×1	5.2	4200	8230	49.7
250	379.4	250	287	340	7620	5760	2668	2000	2100	146.0	2.2×2	4.8	6030	11200	50.2
300	441.0	300	344	408	7620	6720	2668	2000	2100	171.6	3.0×2	4.8	7068	13040	50.3
350	512.8	350	400	276	7920	6920	3113	2000	2400	196.0	3.0×2	5.2	7786	14490	50.7
400	589.8	400	460	544	7920	7600	3113	2000	2400	234.0	4.0×2	5.2	8400	16460	51.3
450	661.5	450	516	612	7620	10080	2668	2000	2100	257.4	3.0×3	4.8	10602	19560	51.1
525	769.2	525	600	714	7920	10380	3113	2000	2400	294.0	4.0×3	5.2	11679	21725	51.1
600	884.7	600	690	816	7920	11400	3113	2000	2400	351.0	3.0×3	5.2	12600	24690	50.6
700	1025.6	700	800	952	7920	13840	3113	2000	2400	392.0	3.0×4	5.2	15572	26080	50.4
800	1179.6	800	920	1088	7920	15200	3113	2000	2400	468.0	4.0×4	5.2	16800	32920	50.3
900	1323.0	900	1032	1224	7920	20160	2668	2000	2100	514.6	3.0×6	4.8	21204	39120	50.2
1050	1538.4	1050	1200	1428	7920	20760	3113	2000	2400	588.0	3.0×6	5.2	23358	43470	50.1
1200	1769.4	1200	1380	1632	7920	22800	3113	2000	2400	702.0	4.0×6	5.2	25200	49380	50.0
