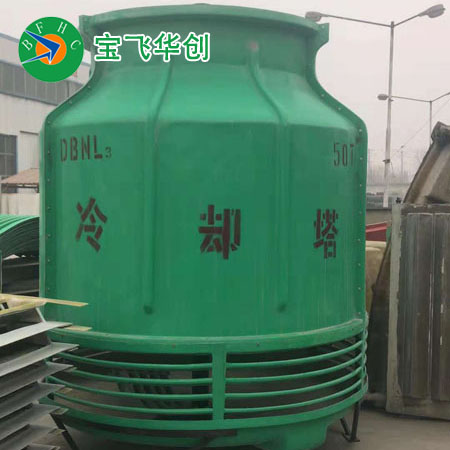

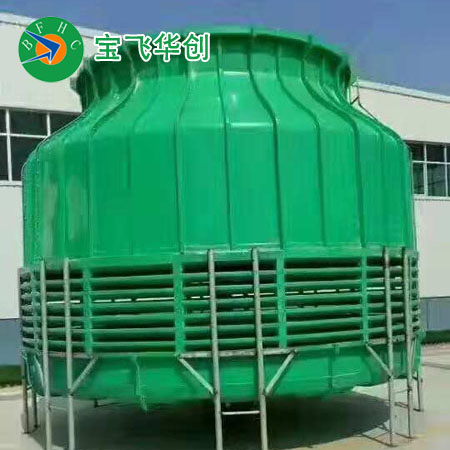

玻璃鋼圓形逆流式冷卻塔

作者：admin 瀏覽：18204 發表時間：2023-03-29

    圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙烯斜交錯波片。我廠對本系列產品的外形設計做局部改進，使其運行更加可靠、耐用。
    圓形逆流式玻璃鋼冷卻塔有三大系列：DBNL3、CDBNL3、GBNL3
    1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃；
    2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃；
    3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃。

產品性能與選擇

    1、主要用途
    （1）DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3—8度的一般冷卻場合。
    （2）CDBNL3 系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、醫院、公用建筑及距居民區較近的場合。
    （3）GBNL3 系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10-25度工業用水循環冷卻系統。
    2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。
    3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。
    4、本系列冷卻塔用于*冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。
    5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。
    6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求。
    7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。
    8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。
    9、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

DBNL3系列參數表

DBNL3 系列冷卻塔主要參數表參數/型號	T=28℃ 冷卻水量 (m3/h)		T=27℃ 冷卻水量 (m3/h)		主要尺寸 (mm)		風量(m3/h)	風機直徑 (mm)	電機功率 (kw)	重量		進水壓力 104pa	噪音Db(A)			直徑Dm
DBNL3 系列冷卻塔主要參數表參數/型號	△t=5℃	△t=8℃	△t=5℃	△t=8℃	總高度	大直徑	風量(m3/h)	風機直徑 (mm)	電機功率 (kw)	自重	運轉重	進水壓力 104pa	Dm	10m	16m	直徑Dm
DBNL3-12 DBNL3-20 DBNL3-30 DBNL3-40	12 20 30 40	9 15 22 30	15 24 35 46	10 17 27 34	2033 2123 2342 2842	1210 1460 1912 1912	7200 12400 18000 21500	700 800 1200 1200	0.6 0.8 0.8 1.1	206 230 406 478	484 514 956 1118	1。.96 2.00 2.21 2.60	54.0 54.0 55.0 55.0	40.3 41.1 43.5 43.5	36.6 37.5 39.9 39.9	1.3 1.5 1.8 1.8
DBNL3-50 DBNL3-60 DBNL3-70 DBNL3-80	50 60 70 80	37 44 51 61	57 68 79 92	44 51 60 70	2830 3080 3094 3344	2215 2215 2629 2629	28000 32300 39200 43400	1400 1400 1600 1600	1.5 1.5 2.2 2.2	596 642 790 875	1480 1592 2064 2243	2.65 2.90 2.78 2.03	55.0 56.0 56.0 56.0	44.7 45.7 47.0 47.5	41.1 42.1 43.0 43.5	2.1 2.1 2.5 2.5
DBNL3-100 DBNL3-125 DBNL3-150 DBNL3-175	100 125 150 175	74 92 112 131	114 142 171 200	86 108 129 150	3294 3544 3553 3803	3134 3134 3732 3732	56000 67200 84000 94300	1800 1800 2400 2400	3.0 4.0 4.0 5.5	973 1063 1695 1835	3064 3290 4125 4461	2.78 3.15 2.9 3.15	56.0 57.0 58.0 58.5	50.0 50.7 52.0 53.0	46.0 47.4 48.6 49.6	3.0 3.0 3.6 3.6
DBNL3-200 DBNL3-250 DBNL3-300 DBNL3-350	200 250 300 350	153 186 225 267	231 283 334 395	180 215 260 304	3835 4085 4223 4473	4342 4342 5134 5134	112000 134300 168000 187400	2800 2800 3400 3400	5.5 7.5 7.5 11.0	2132 2344 3558 3860	5592 6365 9229 9906	3.01 3.26 3.5 3.75	59.5 60.0 61.0 61.0	54.6 55.6 56.8 57.3	51.3 52.3 53.5 54.0	4.2 4.2 5.0 5.0
DBNL3-400 DBNL3-450 DBNL3-500 DBNL3-600	400 450 500 600	301 343 375 454	455 514 576 680	341 387 427 516	4618 4868 5219 5719	6044 6044 6746 6746	224000 242000 280000 302200	3800 3800 4200 4200	11.0 11.0 15.0 18.5	4300 4646 5768 6570	12086 13464 16285 18360	3.6 3.85 3.70 4.20	61.5 62.0 62.0 62.0	58.8 60.0 61.0 61.4	55.7 55.7 56.9 57.4	5.9 5.9 6.6 6.6
DBNL3-700 DBNL3-800 DBNL3-900 DBNL3-1000	700 800 900 1000	528 590 685 783	790 890 1035 1139	600 685 790 880	5589 6089 6040 6540	7766 7766 8836 8836	393500 408000 505200 510300	5000 5000 6000 6000	18.5 22.0 22.0 30.0	6915 7983 8934 10560	23194 25982 32568 36420	3.95 4.45 4.25 4.75	63.0 63.0 63.0 63.5	61.4 61.4 62.6 63.1	58.4 58.4 59.7 60.2	7.6 7.6 8.6 8.6

CDBNL3系列參數表

參數/型號	T=28℃ 冷卻水量 (m3/h)		T=27℃ 冷卻水量 (m3/h)		主要尺寸 (mm)		風量(m3/h)	風機直徑	電機功率	重量		準水壓力 104pa	噪音Db(A)			直徑Dm
參數/型號	△t=5℃	△t=8℃	△t=5℃	△t=8℃	總高度	大直徑	風量(m3/h)	風機直徑	電機功率	自重	運轉重	準水壓力 104pa	Dm	10m	16m	直徑Dm
CDBNL3-12 CDBNL3-20 CDBNL3-30 CDBNL3-40	12 20 30 40	9 15 22 30	15 24 35 46	10 17 27 34	2972 3062 3281 3781	1600 2000 2400 2400	7200 12400 18000 21500	700 800 1200 1200	0.6 0.8 0.8 1.1	306 330 546 618	584 644 1100 1258	1..90 2.00 2.21 2.60	50.0 50.0 51.0 51.0	37.1 36.3 39.5 39.5	33.5 32.6 35.9 35.9	1.5 1.5 1.8 1.8
CDBNL3-50 CDBNL3-60 CDBNL3-70 CDBNL3-80	50 60 70 80	37 44 51 61	57 68 79 92	44 51 60 70	3816 4066 4153 4403	2800 2800 3300 3300	28000 32300 39200 43400	1400 1400 1600 1600	1.5 1.5 2.2 2.2	756 950 998 1083	1640 1752 2272 2451	2.65 2.90 2.78 2.03	51.0 52.0 52.0 52.5	40.7 41.7 43.0 43.5	37.1 38.1 39.0 39.5	2.1 2.1 2.5 2.5
CDBNL3-100 CDBNL3-125 CDBNL3-150 CDBNL3-175	100 125 150 175	74 92 112 131	114 142 171 200	86 108 129 150	4410 4690 4765 5015	3900 3900 4600 4600	56000 67200 84000 94300	1800 1800 2400 2400	3.0 4.0 4.0 5.5	1230 1320 2045 2182	3322 3422 4475 4808	2.86 3.15 2.90 3.15	53.0 54.0 54.0 55.0	46.0 46.7 47.5 48.5	42.0 43.4 44.1 45.1	3.0 3.0 3.6 3.6
CDBNL3-200 CDBNL3-250 CDBNL3-300 CDBNL3-350	200 250 300 350	153 186 225 267	231 283 334 395	180 215 260 304	5194 5444 5713 5963	5700 5700 6400 6400	112000 134300 168000 187400	2800 2800 3400 3400	5.5 7.5 7.5 11.0	2663 2875 4132 4434	6123 6892 9805 10479	3.01 3.26 3.50 3.75	55.0 56.0 56.0 56.5	49.6 50.6 51.8 52.3	46.3 47.3 48.5 49.0	4.2 4.2 5.0 5.0
CDBNL3-400 CDBNL3-450 CDBNL3-500 CDBNL3-600	400 450 500 600	301 343 375 454	455 514 576 680	341 387 427 516	6269 6519 6890 7390	7400 7400 8200 8200	224000 242000 280000 302200	3800 3800 4200 4200	11.0 11.0 15.0 18.5	4995 5341 6612 7414	12782 14160 17102 12904	3.60 3.85 3.70 4.20	57.0 57.0 57.0 58.0	53.8 53.8 55.0 56.0	50.7 50.7 51.9 52.4	5.9 5.9 6.6 6.6

GBNL3系列參數表

參數/型號	T=28℃冷卻水量 (m3/h)			T=27℃冷卻水量 (m3/h)			主要尺寸 (mm)		風量 (m3/h)	風機直徑 (mm)	電機功率 (kw)	重量		準水壓力104pa
參數/型號	△t=10℃	△t=20℃	△t=25℃	△t=10℃	△t=20℃	△t=25℃	總高度	大直徑	風量 (m3/h)	風機直徑 (mm)	電機功率 (kw)	自重	運轉重	準水壓力104pa
GBNL3-70 GBNL3-80 GBNL3-100 GBNL3-125	70.0 80.0 100.0 125.0	64 73 91 114	56 65 83 100	77 88 110 137	68 78 96 120	60 68 85 106	3294 3544 3553 3803	3134 3134 3732 3732	40800 54000 71300 84000	1800 1800 2400 2400	2.2 3.0 3.0 4.0	943 1003 1695 1835	3034 3230 4125 4461	2.86 3.15 2.9 3.15
GBNL3-150 GBNL3-175 GBNL3-200 GBNL3-250	150.0 175.0 200.0 250.0	136 157 180 225	119 139 159 199	166 192 220 275	145 168 191 239	127 148 169 212	3835 4085 4223 4473	4342 4342 5134 5134	106000 118000 141300 167900	2800 2800 3400 3400	4.0 5.5 5.5 7.5	2132 2344 3408 3697	5592 6365 9080 9743	3.01 3.26 3.50 3.75
GBNL3-300 GBNL3-350 GBNL3-400 GBNL3-450	300.0 350.0 400.0 450.0	270 316 360 406	240 276 315 358	332 386 442 495	290 336 383 431	253 296 338 381	4618 4868 5219 5719	6044 6044 6746 6746	212000 235300 282800 285000	3800 3800 4200 4200	11.0 11.0 11.0 15.0	4180 4526 5588 6390	12560 13344 16078 18180	3.60 3.85 3.70 4.20
GBNL3-500 GBNL3-600 GBNL3-700 GBNL3-800	500.0 600.0 700.0 800.0	449 545 629 728	393 480 558 644	550 660 775 880	477 576 673 772	422 507 591 680	5589 6089 6040 6540	7766 7766 8836 8836	353200 381400 495500 507500	5000 5000 6000 6000	15.0 18.5 22.0 30.0	6430 7566 8574 10200	22709 25565 32210 36040	3.95 4.45 4.25 4.75
