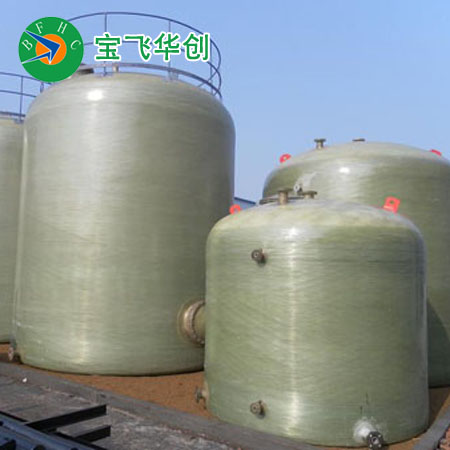

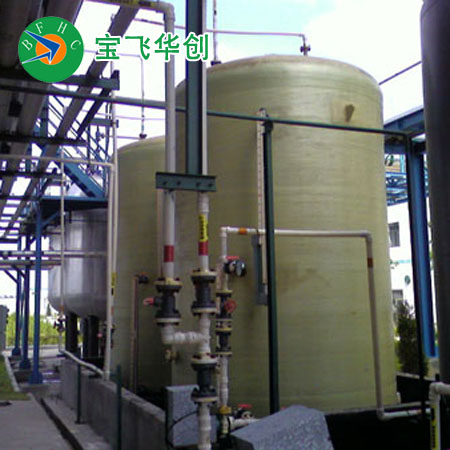

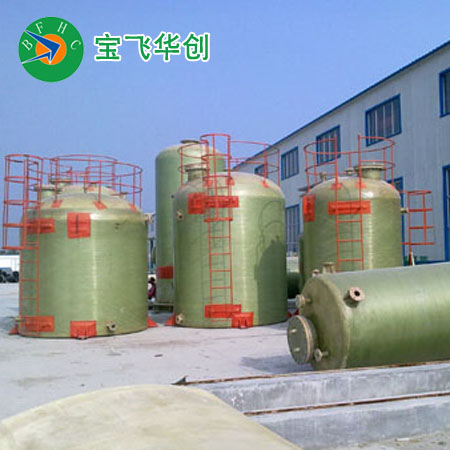

玻璃鋼儲罐

作者：admin 瀏覽：21209 發表時間：2023-03-29

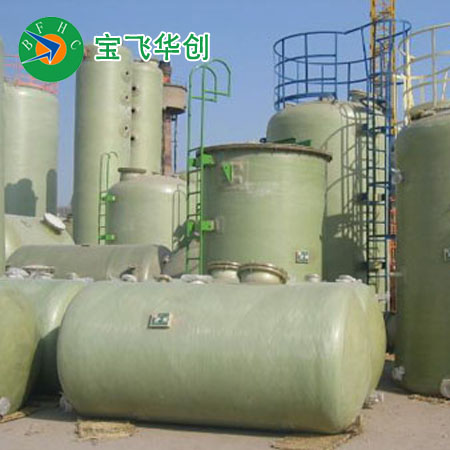

一、臥式玻璃鋼容器
    1 、采用 E-glass ，高張力、多層次、多角度、多切點、包封頭、整體充氣袋式纏繞法。
    2 、滿足易燃介質環境阻燃的需要。
    3 、滿足有機、無機溶劑及具有化學、電化學腐蝕性介質的儲存、中轉和生產需要。
    4 、滿足搞各式支承剪切及掩埋與荷載和力學要求。
臥式貯罐參數表（3-120型號）

公稱容器 m3	計算容器 m3	主要容器						罐體厚度	重量kg
公稱容器 m3	計算容器 m3	Dg	L1	L2	a	b	C	罐體厚度	重量kg
3	2．93	1000	3900	3400	500	25	50	12	297
4	4，07	1200	3800	3200	500	25	80	15	480
5	5．03	1400	3700	2800	500	25	80	18	650
6	6．3	1600	3400	2600	500	25	80	18	750
8	8．64	1800	3700	2800	500	25	80	20	840
10	10．17	1800	4300	3400	500	40	80	20	1060
16	15．17	1800	6500	5600	500	40	80	20	1500
20	20．26	2200	5700	4600	500	50	100	25	2273
25	24．83	2200	6900	5800	500	50	100	30	2718
30	32	2600	6800	5600	500	50	100	32	4132
40	40	2300	7900	6700	500	50	100	35	5086
50	50．06	2800	8600	7200	500	50	100	40	6727
63	60．6	2800	10800	9400	500	50	100	45	8797
70	71．36	3000	10500	9000	500	50	100	48	10012
80	80	3000	11720	10220	600	50	100	50	11463
100	99．96	3000	14550	13050	600	50	100	50	13863
120	120．1	3200	15400	73820	600	50	100	55	16971

二、1-10M3型玻璃鋼運輸罐參數表

公稱體積 m3	主要尺寸							支座個數	罐體厚度	重量
公稱體積 m3	a	b	Lo	L	A(dg)	B(dg)	C(dg)	支座個數	罐體厚度	重量
	560	390	1160	1560	400	200	25	3	12	65.3
1.5	600	430	1400	1850	400	200	50	3	14	96.4
2	725	475	2000	2500	400	400	50	3	14	147.5
2.5	725	475	2450	2950	400	400	50	3	16	200
3	800	480	2500	3000	400	400	80	4	18	237
4	850	500	2700	3300	500	500	80	4	20	304
6	900	550	3500	4140	500	500	100	4	25	498
8	925	575	4420	5100	500	500	100	6	25	620
1O	900	900	3640	4400	500	500	120	6	26	700

三、BZ-T型玻璃鋼橢圓槽車參數表

型號	容積(m2)	長軸a	短軸b	長度L	支座間距 L1	支座數 (只)	支座底長 L2	入孔 (a/l)Dr	出料口(C)Dr	配車參考備注
1	0.96	1000	600	2200	980	2	900	700	50	手扶拖拉機等
1.5 2	1.53 1.95	1200 1200	900 900	2000 2500	952 1000	2 2	1100 1700	100 350	50 50	上海SHl30型
2.5	2.47	1400	950	2600	1040	2	1300	350	50
3	2.93	1600	1000	2600	960	2	7500	350	50	解放GAl08型等
4	3.94	1600	1000	3400	1390	2	1500	400	50	解放GAl08型等
5	4.88	1600	1200	3500	1700	2	1500	400	50	黃河JNl50型
6	5.93	1600	7200	4200	2640	3	7500	400	80
8	8	1700	1400	4600	2850	3	1600	400	80
10	9.6	2000	1400	4700	2760	3	7900	400	80	上海SHl61型
12	12	2000	1400	5800	3800	3	1900	400	80
