噴漆工藝廣泛應用于機械、電氣設備、家電、汽車、船舶、家具等行業。噴漆原料—涂料由不揮發份和揮發份組成，不揮發份包括成膜物質輔助成膜物質，揮發份指溶劑和稀釋劑（主要以二甲苯為主）。噴漆廢氣中的有機氣體來自溶劑和稀釋劑的揮發，有機溶劑不會隨油漆附著在噴漆物表面，在噴漆和固化過程將全部釋放形成有機廢氣。在噴漆過程揮發的二甲苯廢氣量約占稀釋劑用量的30％，另有70％在烘干過程揮發。

一、工藝設計原理

1、治理措施

油漆類噴涂廢氣，主要由兩部分組成，一是液態的漆霧，二是氣態的VOC。對于液態漆霧，需采用漆霧過濾器，但對不溶于水的VOC，應采用工藝技術成熟的活性炭過濾裝置。

二、設備特點

1、漆霧過濾器

漆霧過濾器塔體為玻璃鋼整體纏繞的圓筒型塔體，無分段連接法蘭。具體結構由壓力室、貯液箱、填料、噴淋裝置、除沫裝置等組成。本凈化塔的結構， (1)采用廢氣直接進入水中的飽和接觸，化學反應充分，凈化效率高；(2)采用了比表面積大，孔隙率高、排列均勻的新型填料；(3)采用噴淋與鼓泡二種吸收工藝，吸收充分，凈化效果好。

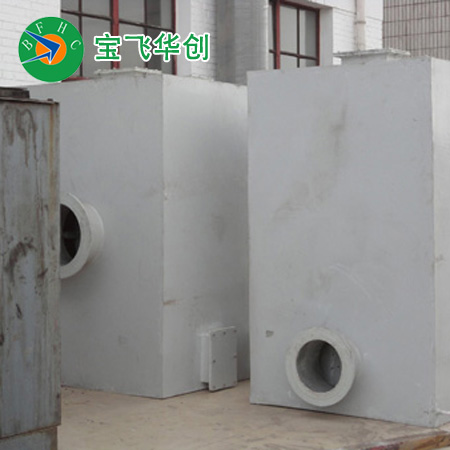

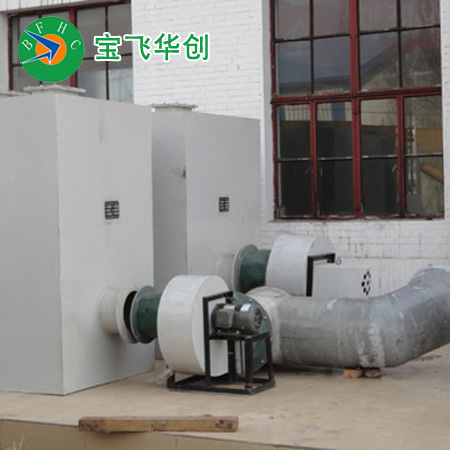

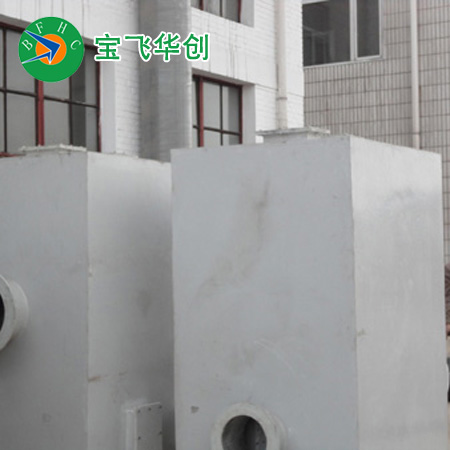

2、活性炭過濾器

活性炭過濾器是利用高效吸附材料（活性炭纖維）吸附能力強，吸附、脫附速率快的優點來凈化有機廢氣的。塔體外部的廢氣經導流罩均勻配風后送入塔內，入塔的氣流經過塔內部填料吸附床層后，氣流中的有害化學成分被吸附劑吸附，干凈的空氣由出風口排出，塔內產生冷凝水由集液箱和排液管排出塔外。

三、技術參數與選型

因處理的氣體濃度、溫度等技術參數也不相同，所以，本處理設備應根據實際條件進行針對性地設計選型。我公司有專門的設計程序，可根據實際情況設計符合標準的具體的技術參數。

需用戶提供的設計條件有：

1. 提供可供設備運行的使用場地；

2. 提供廢氣量和廢氣濃度、溫度，以及要求處理達到的標準；

3. 提供控制方式是手動還是自動，以及控制達到的程度；

4. 提供我方需供哪些設備及配套設備、管線及附件。
